Další pěkná instalace regulace na krb s akumulační nádrží a ohřevem TUV a jako bonus cenová nabídka

Po delší době vám přináším reportáž z montáže regulace Siemens Albatros 2 na topný systém s krbem, akumulační nádrží s vnořeným zásobníkem TUV a elektroohřevem. Systém je připraven na instalaci slunečních kolektorů.

DSCN1211

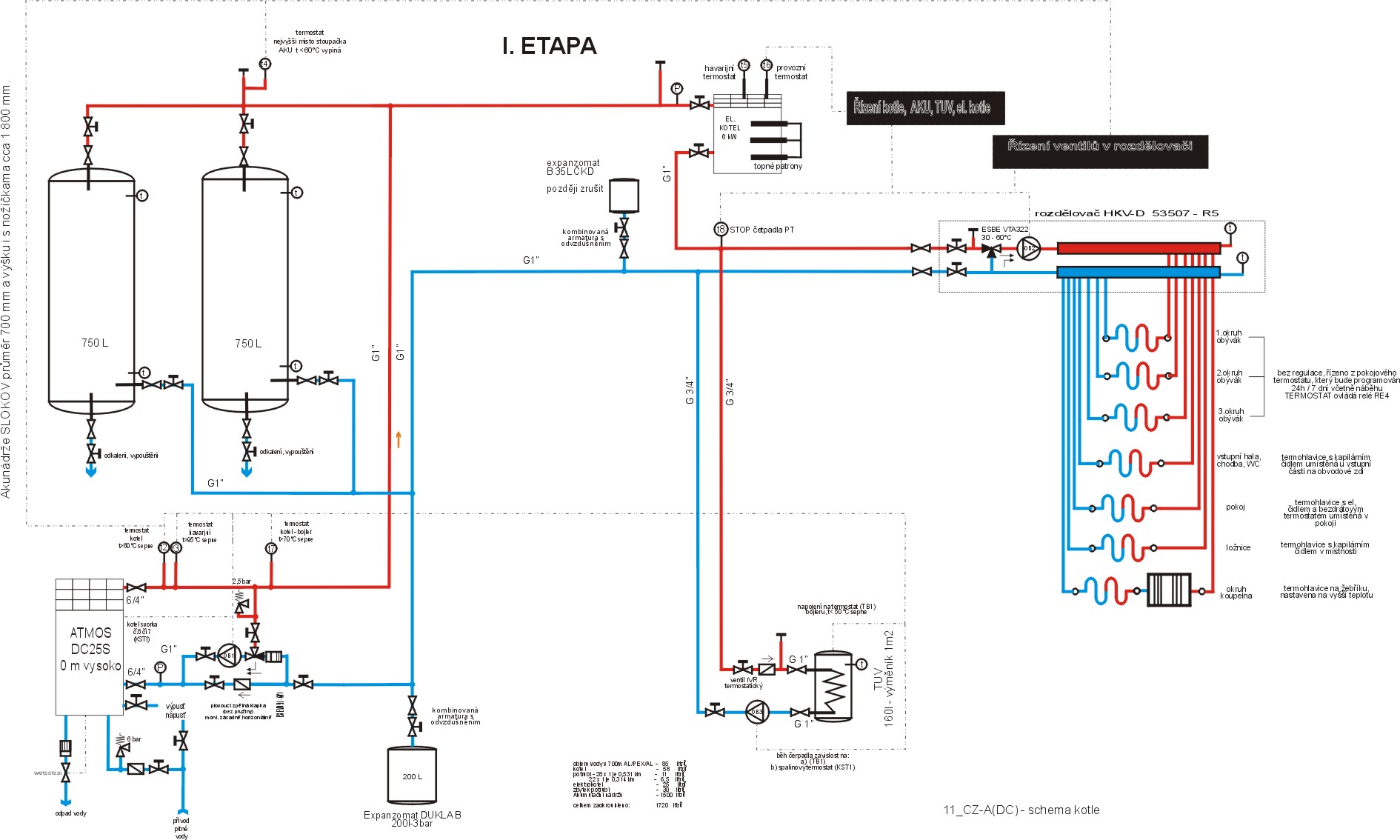

Nejdříve se mi dostal do ruky projekt od topenáře, kde byl dohřev plynovým kotlem a pár drobných chyb. Po několika diskuzích a ujasnění situace jsem přesvědčil investora, aby upustil od instalace plynu a počítal s instalací elektrického topného tělesa do akumulační nádrže. Po nějaké době mě kontaktoval, že má již krb a akumulační nádrž pořízenou a blíží se do fáze realizace. Protože to bylo kousek od zaměstnání, tak jsme si domluvili schůzku na místě stavby. Zjistil jsem, že akumulační nádrž má úplně jiné parametry, než ta v projektu od topenáře. Také měla jeden topný had navíc. Zakreslil jsem si stávající vývody topení, napsal typy použité akumulační nádrže a krbu a pak jsem přepracoval projekt podle skutečnosti a domluvených úprav s investorem. Projekt vypadal následovně:

DSC07458

Krb s napojením topení je napojen trochu níže, aby v akumulační nádrži zůstalo vždy dostatek nahřáté TUV. Pokud by se napojilo topení na nejvyšší vývod, mohlo by dojít k vychlazení horní části akumulační nádrže do topného systému a k následnému ochlazení zásobníku TUV. Došlo by ke spuštění elektroohřevu, který zde nahřívá jak TUV tak topnou vodu. Takto vychladí topení jen spodní část aku a topné těleso bude dohřívat na nižší teplotu, postačující pro podlahové vytápění. Taky je potřeba počítat s možností ručního vypnutí elektrického topného tělesa z důvodu co největších úspor, a topení jen v krbu.

DSC07427

Na místě jsem se také potkal s topenářem, který to měl celé spáchat. Byl to mladý šikovný kluk, který neměl s ničím problém, akorát si nechal vysvětlit zapojení termoventilu na výstupu TUV z boileru. Projektant to měl špatně nakreslené. Měl tam o jeden pojišťovací ventil se zpětnou klapkou navíc a hydraulicky by mohlo dojít k poškození termoventilu. Vysvětlil jsem mu to na svém nákresu a bylo vidět, že konečně pochopil, jak ten termoventil funguje. Hned za přívodním kuláčem je zpětná klapka, která brání při ohřevu TUV a rozpínání vody její vracení do studeného rozvodu pitné vody. Za klapkou následuje odbočka pro napojení studené vody do směšovacího ventilu a odbočka pro pojistný ventil. Pak následuje odbočka pro připojení expanzní nádoby TUV. Ta zajistí uložení rozpínající se TUV při ohřevu a následné vyprázdnění po otevření kohoutku s teplou vodou. Zabrání se tak zbytečnému odkapávání vody z pojišťovacího ventilu. Na pořadí těchto tří odboček nezáleží (expanzka, pojišťovák, termoventil). Nakonec je studená voda napojena na trubku, která vede do spodní části boileru. Druhá trubka z boileru, která ústí u jeho vrchu, je vývod teplé TUV ze zásobníku a je napojena na trojcestný termoventil. Ten zajistí, aby teplota výstupní vody nepřesáhla 60°C.

DSC07523

Domluvili jsme se taky jak zapojí smyčku termoventilu a čerpadla u krbu u krbu. Třícestný ventil se mi zdál poddimenzovaný, ale dimenzi navrhl projektant topení, tak to tam dali. Čerpadlo bylo silnější, tak by to mělo utáhnout. U krbu měl investor nachystaný přívod vody pro chladící smyčku a napojení na odpad. Na krbu byl osazen automatický odvzdušňovací ventil a dvě jímky. Jedna pro čidlo ventilu chladící smyčky a druhé pro mou regulaci. Jímky pro mou regulaci jsem nakonec dodával já.

DSC07527

V technické místnosti měl majitel nachystané vývody trubek a předchystané kabely pro regulaci. Byla dost malá a akumulační nádrž tam vešla jen tak tak.

DSC07431

DSC07430

DSC07432

Po umístění akumulační nádrže na místo a zapojení veškerých trubek jsem byl povolán do akce. Nakoupil jsem z vybrané zálohy materiál a vyrobil si rozvaděč pro regulátor.

DSC07525

Mimochodem moje stará feldička už to nedávala a byla čím dál víc shnilá, tak jsem ji střelil známým klukům co mi dělali vjezd (článek bude) a pořídil si trošku větší káru. Do kufru se mi vleze vše a motor s tím nemá žádný problém. Přesto že mám nejslabší motorizaci 1,8i 81kW šestnáctiventil. Na sedadla jsem dal jen kufřík s papírama a noťas. Na pravé straně vedle opěrek hlav ještě byly dvoumetrové vkládací lišty. A to pohodlí a místa pro řidiče … No prostě mondeo.

DSC07519

Nejdříve jsme si s investorem ujasnili, kudy vedou různé trubky a kabely pod omítkou, abych se jim vyhnul a neprovrtal je a pak jsme se domluvili na umístění skříňky s regulátorem. Měl vše vyfocené před omítkama a vytisklé na A4, tak to nebyl problém. Namontoval jsem tedy čidla a pohon třícestného ventilu a pak to olištoval podle předpokládaných tras. Jsou takové podivné, ale musel jsem vycházet z umístění nachystaných kabelů a vpravo nahoře jsem se provrtal do rozvaděče za zdí.

DSC07530

Nakonec jsem se domluvil s investorem, že mu zapojím i topné těleso a doplním v rozvaděči o stykač. Měl totiž zajímavé topné těleso, které obsahovalo havarijní a provozní termostat, ale ty ovládaly mechanické kontakty a nešlo ho ovládat povelem z regulace. Stykač zároveň zabezpečuje blokování od HDO ve vysokém tarifu.

DSCN1225

Pak jsem zapojil všechnu kabeláž a přimontoval i zásuvku pro napájení regulace včetně čerpadel a pohonu servopohonu. Tady investor plánuje zapojení náhradního zdroje. Doporučil jsem mu tento: http://www.deramax.cz/menic-napeti-ups600-122-12v-230v-600wnabijeckaups-carspa/d-72575-c-1048/  . Dá se k němu připojit libovolný akumulátor a zvládá až 10A dobíjení. Investor říkal, že by si tam udržoval baterku z traktoru. Když pojede traktorem do lesa v zimě, tak nebude topit a nemusí být nic zálohované. Baterku odpojí a nabitou a teplou dá do traktoru. Po dojetí z lesa ji připojí zpět a může zatopit v krbu.

DSC07524

DSC07532

DSC07531

Po zkontrolování všech zapojení jsem zapojil regulátor do zásuvky a šel si zakouřit (v té době jsem zase kouřil). Tak nás to učili na školení. Regulátor se probouzí, ošahá si všechny čidla a nahraje potřebný software. Trvá to cca 5 minut. Pak teprve múžu přistopit ke konfiguraci. Nastavit parametry topné soustavy, přiřadit volitelným čidlům co snímají a volitelným výstupům co ovládají. Nesmím taky zapomenout na TUV. V dalším kroku nastavuji parametry kterými se řídí ovládání a vlastní regulace. Po nastavení se zatopilo v krbu a provedli jsme první topnou zkoušku.

DSC07534

Nastavuji hydraulické věci jako rychlosti čerpadel, kontroluju jestli se vše chová tak jak má. Systém regulace je nachystán na regulování solárního systému a taky jsem nechal místo v rohu pro čerpadlovou solární skupinu. Investor má i nachystané potrubí z technické místnosti na půdu, ale zatím sluneční kolektory instalovat nebude. Finále vypadalo následovně.

DSCN1224

DSCN1223

DSCN1222

Nakonec jsem se rozhodl publikovat i cenovou nabídku na tuto regulaci. Není nejlevnější a není ani nejdražší. Je to taková střední instalace. Většinou bývá vyšší položka u cestovného, tady to bylo do 30km. Cenu jsem aktualizoval na ceny roku 2013 a DPH 21%.

cenová nabídka

Tak a teď se do mně pusťte!
